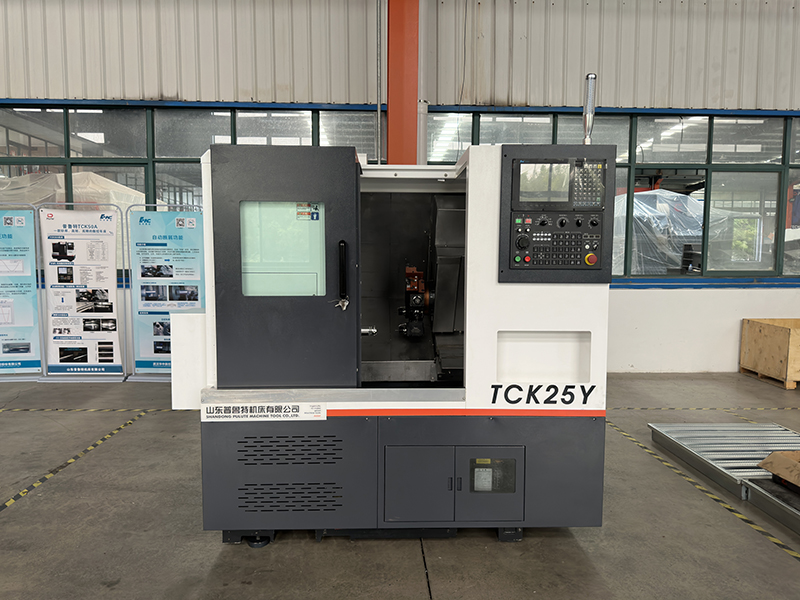

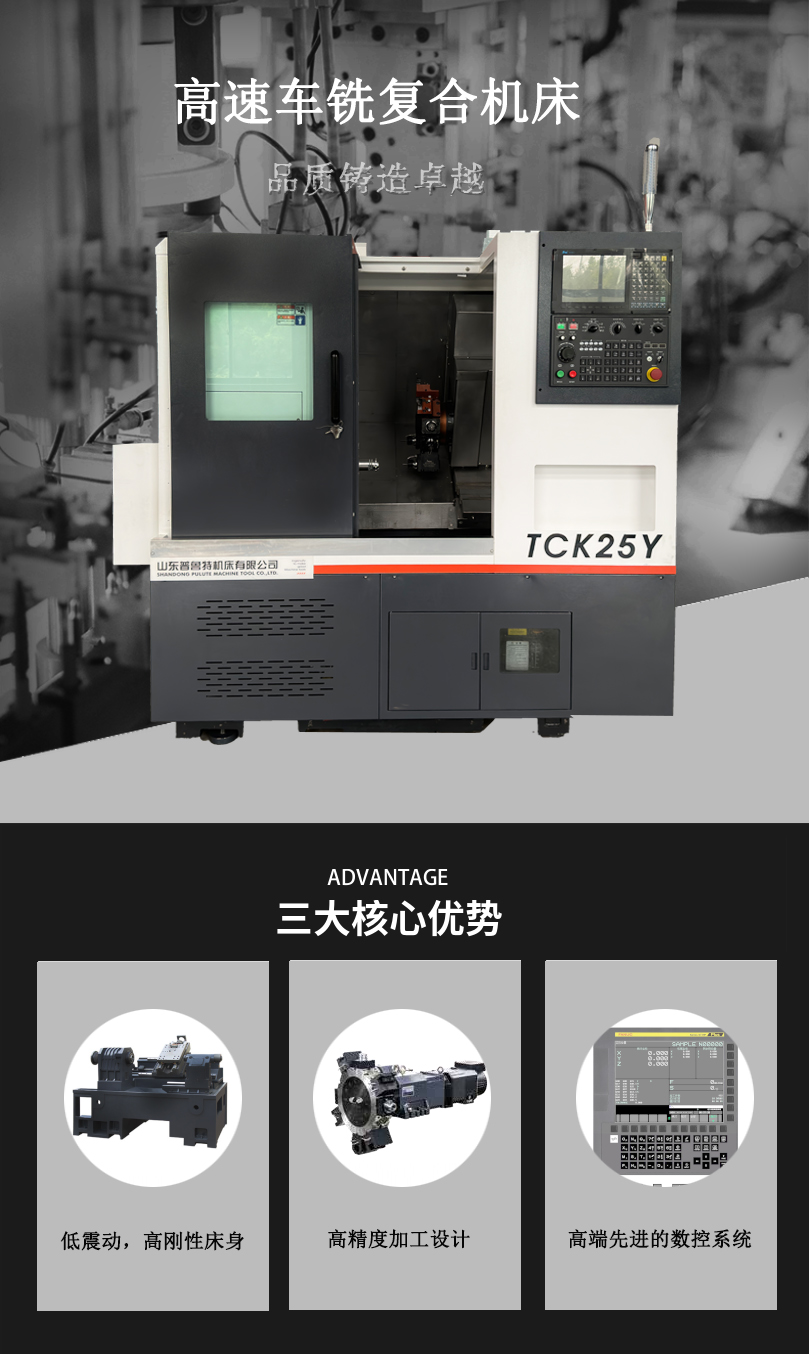

TCK25Y高速车铣复合机床

发布时间:2024/1/19 11:46:26 信息来源:山东全国最大的信誉平台机床有限公司



项目

单位

规格

备注

床身上最大回转直径

mm

Φ510


最大切削长度

mm

235


最大切削直径

mm

盘类Φ250轴类Φ150

卧式12工位动力刀架

滑板上最大回转直径

mm

Φ250

主轴端部型式及代号


A2-5


主轴孔直径

mm

Φ56


最大通过棒料直径

mm

Φ44

中空卡盘可用

主轴箱

主轴转速范围/

主轴最大输出扭矩

r/min/N·m

50~4500/107


主电机

输出功率

30分钟/连续

kW

5.5/7.5

ZJY208A-5.5AM

标准卡盘

卡盘直径

inch

6²


X轴快移速度

m/min

24

滚动导轨

Z轴快移速度

m/min

30

滚动导轨

Y轴快移速度

m/min

24

滚动导轨

X轴行程

mm

135


Y轴行程

mm

60(±30)


Z轴行程

mm

370

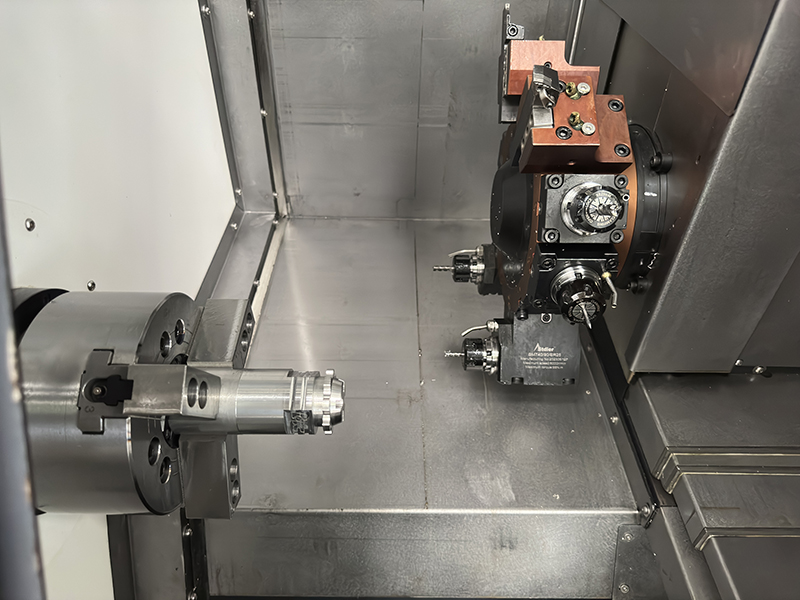

标准刀架形式


卧式12工位

BMT40动力刀架

刀具尺寸

夹头规格


ER20


外圆刀

mm

20×20


镗刀杆直径

mm

Ф25/Ф20


刀架与动力头传动比


1:1直联


刀盘可否就近选刀



机床重量

总重

kg

3000


最大承重



kg

100(含卡盘等机床附件)




kg

250(含卡盘等机床附件)


机床外型

×宽×高

mm

1430×1025×1470

不含排屑器
